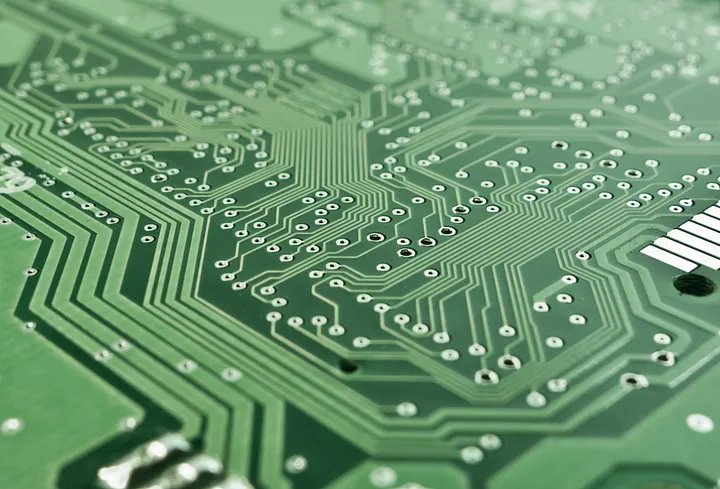

一、注意PCB布线中设计浪涌电流的大小

PCB Wiring Design Surges

在测试的时候,经常会碰到原先设计的 PCB 无法满足浪涌的需求。一般工程师设计的时候,只考虑到了系统功能性的设计,比如系统实际工作时只需承载1A 的电流,设计时就按这个去设计,但有可能系统需要的浪涌设计,瞬态浪涌电流要达到3KA(1.2/50us&8/20us),那么现在我按1A的实际工作电流去设计的话,是否可以达到上述瞬态浪涌的能力了?实际有经验的工程是告诉我们这是不可能的,那么怎么办才好?下面有一个计算的方式可以作为PCB布线承载瞬间电流的一个依据:

例如:0.36mm宽度的1oz铜箔,厚度35um的线条中一个40us矩形电流浪涌,最大浪涌电流约为580A。如果要做一个5KA(8/20us) 的防护设计,那么前端的PCB 布线的合理应该是2 oz铜箔0.9mm宽度.安全器件可以将宽度适当放宽。
