电磁波在传播中遇到不均匀介质会发生反射，与此相似，电信号在传输线中传播时，如果遇到阻抗不连续的点，也会产生发射。
TDR，指的是时域反射计，Time Domain Reflectometry，它通过发送一个短脉冲信号并监测该信号在电缆或导线中传播时的反射来实现。时域反射是一种用于测量导体或电缆中的信号反射情况的技术，广泛应用于分析传输线路、电缆和波导结构特性。它基于分析通过被测试结构发送的电磁脉冲或信号的反射，特别适用于定位传输线路上的故障、不连续性、阻抗变化和其他异常情况。

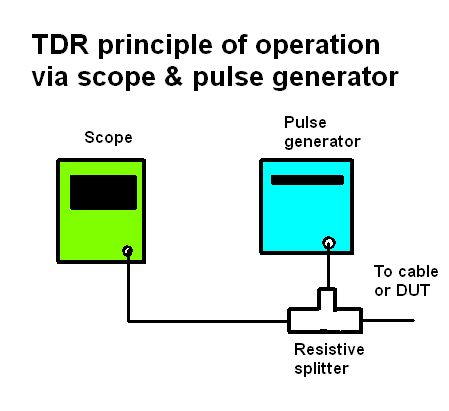

基本原理
- 信号产生：产生一个上升时间快、持续时间相对较短的脉冲或阶跃函数电信号。通常将该信号发送到待测传输线路中。
- 信号传播：生成的信号沿传输线路传播，遇到路径上的各种阻抗变化或故障。
- 反射检测：当信号遇到阻抗变化时，如故障或不连续性，部分信号将被反射回 TDR 仪器。
- 时间测量：TDR 仪器测量反射信号返回仪器的时间。这个时间测量用于确定故障或传输线路上的阻抗变化的距离。
- 显示和分析：TDR 仪器将测量的反射信号以波形或曲线的形式显示在屏幕上，水平轴表示时间，垂直轴表示反射信号的幅度。通过分析波形的形状和幅度，可以识别和定位传输线路上的各
- 种异常情况。
应用
TDR 在电信、电力系统、网络和电子电路表征等领域广泛应用。TDR 的一些常见应用包括：
- 电缆故障定位：TDR 用于定位传输线路或电缆中的开路、短路和阻抗不匹配等故障。
- 传输线路特性表征：TDR 用于确定传输线路（如同轴电缆、双绞线和印刷电路板（PCB）走线）的阻抗特性、长度和完整性。
- 连接器和接头分析：TDR 可用于评估电缆或波导中连接器和接头的质量，识别可能影响信号完整性的不匹配或不连续性。
- 阻抗匹配：TDR 有助于优化传输线路上的阻抗匹配，确保信号传输高效并减少反射。
- 信号完整性测试：TDR 用于评估电子电路中高速数字信号的质量，检测阻抗不匹配、信号反射和串扰等问题。
