上篇介绍了如何利用verilog实现4线SPI配置时序，本篇将以AD9249介绍其3线SPI配置的verilog实现。

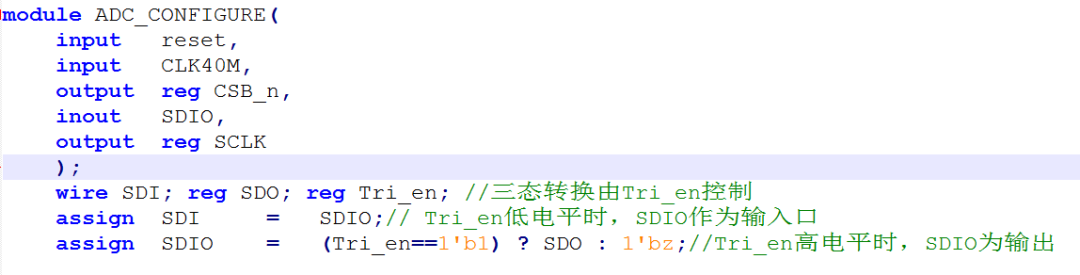

3线SPI的时钟产生方式和上一篇的4线SPI相同，这里不在叙述。两者的不同点在于：三线SPI模式需要FPGA管脚三态控制SDIO的输入/输出状态。下图所示的代码即为三态控制逻辑。SDI、SDO成为了内部逻辑信号，和上篇的4线SPI配置相同操作即可，而SDIO为三态管脚，需定义为inout类型。
Tri_en信号即为三态控制信号，在写操作中，该信号必须置高；然而在读操作中，该信号在写地址的前半段需置高，当完成写地址操作后，ADC的SDIO接口由输入变输出，此时FPGA控制Tri_en信号拉低，将FPGA端的SDIO管脚由输出变为输入，从而正常接收ADC的SDIO口输出的寄存器数值。
Tri_en到底应该在哪个具体时刻拉低，以便完成FPGA的SDIO三态转换呢？答案其实在第三篇已经说的很清楚了~~~~
另外，3线SPI读/写操作有专门的读写标志位，大家务必要留心~
3线SPI的FPGA实现就介绍到这里了，其实和4线基本一样，只不过多了个三态转换而已，大家把上篇的4线SPI的实现过程想清楚了，再加上一个三态转换控制，3线SPI也就拿下了。
