摘要:目前的嵌入式系统多使用FLASH作为主存,因此,如何有效管理FLASH上的数据非常重要。文章以MX29LV160BT芯片为例,讨论了在VxWorks操作系统下Nor Flash上建立TFFS文件系统的一般步骤,从而为FLASH上的数据管理提供了理想的选择方式,同时也为开发者和用户升级程序提供了方便。

嵌入式系统正随着Internet的发展而在各个领域得到广泛的应用,作为一个优秀的操作系统,VxWorks实现了比其他实时操作系统更好的有效性、商用性、可裁减性以及互操作性,广泛应用在通信、军事、航空、航天等高精尖技术及实时性要求极高的领域中,如卫星通讯、军事演习、弹道制导、飞机导航等。

如今越来越多的嵌入式操作系统中,通常都使用FLASH作为主存介质。许多开发者和用户为了方便以后升级用户程序,通常在FLASH上建立TFFS文件系统,建立文件系统后,我们就可以象在windows操作系统下对硬盘操作一样,进行数据的拷贝、删除以及文件的建立等操作。

NOR和NAND是现在市场上两种主要的非易失闪存技术。Intel于1988年首先开发出NOR flash技术,彻底改变了原先有EPROM和EEPROM一统天下的局面。NOR的特点是芯片内执行XIP execute In Place,这样应用程序可以直接在flash闪存内运行,不必再把代码读到系统RAM中。NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,因此在嵌入式系统得到广泛的应用。

一、TFFS文件系统结构简介

Tornado的TrueFFS是和VxWorks兼容的一种M-Systems Flite实现方式,版本为2.0。它为种类繁多的flash存储设备提供了统一的块设备接口,并且具有可重入、线程安全的特点,支持大多数流行的CPU构架。有了Tornado的TrueFFS,应用程序对flash存储设备的读写就好象它们对拥有MS-DOS文件系统的磁碟设备的操作一样。

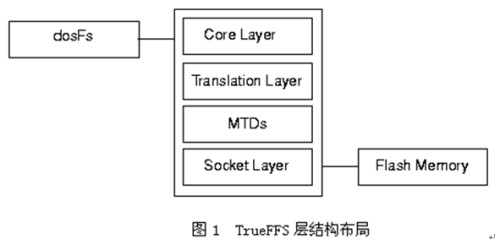

如图1所示,TrueFFS由核心层(core layer)和三个功能层,翻译层(translation layer),MTD层(MTD layer),socket层(socket layer)组成。

VxWorks Tffs

核心层(Core layer):核心层主要起相互连接其他几层的功能。同时它也可以进行碎片回收、定时器和其他系统资源的维护。通常WindRiver公司将这部分内容以二进制文件提供。

翻译层:主要实现TrueFFS和dosFs之间的高级交互功能。它也包含了控制flash映射到块、wear-leveling、碎片回收和数据完整性所需的智能化处理功能。目前有三种不同的翻译层模块可供选择。选择哪一种层要看你所用的flash介质是采用NOR-based, 还是NAND-based, 或者SSFDC-based技术而定。

Socket层:则是提供TrueFFS和板卡硬件(如flash卡)的接口服务。其名字来源于用户可以插入flash卡的物理插槽。用来向系统注册socket设备,检测设备拔插,硬件写保护等。后面将详细讲解它的功能。

MTD层(Memory Technology Drivers):功能主要是实现对具体的flash进行读、写、擦、ID识别等驱动,并设置与flash密切相关的一些参数。TrueFFS已经包含了支持Intel,AMD以及samsung部分flash芯片的MTD层驱动。新的芯片需要新的MTD支持,你可以使用一个标准的接口来加入这些驱动。

以上四部分,我们通常要的工作就是后两层。

当在VxWorks下配置TrueFFS时,你必须为每一层至少包含一个软件模块。后面我们将详细讨论。

二、MX29LV160BT芯片上建立TrueFFS文件系统

1、配置相关文件

在此,我以Nor Flash MX29LV160BT为例,开发工具为Tornado2.2 for PPC。要在VxWorks映像中包含TrueFFS文件系统,首先必须在config.h文件中定义INCLUDE_TFFS。这使得VxWorks的初始化代码调用tffsDrv()来创建管理TrueFFS所需的结构和全局变量,并为所有挂接了的flash设备注册socket组件驱动。在链接的时候,通过解析与tffsDrv()相关联的符号(symbols)可以将TrueFFS所必需的软件模块链接到VxWorks映象中。

为了支持TrueFFS,每一个BSP目录下都必须包含一个sysTffs.c文件。它将TrueFFS所有的层(翻译层,socket层和MTD层)链接到一起并和VxWorks绑定。因此,我必须编辑这个文件并决定哪一种MTD和翻译层模块应该包含到TrueFFS中。即:

#define INCLUDE_MTD_MX29LV
#define INCLUDE_TL_FTL
#define FLASH_BASE_ADRS 0x2a10000
#undef FLASH_SIZE
#define FLASH_SIZE 0x001f0000

其他无关的MTD driver包含头都#undef掉,同时定义Flash在系统中的基地址和大小。另外,还必须编辑sysLib.c中的sysPhysMemDesc[ ]数组,将Flash基地址和大小加入到MMU中,以供将来访问Flash,否则访问Flash会失败。如果BSP目录下没有sysTffs.c文件,那么我们可以从其他BSP目录下拷贝一个即可,然后做上述修改,其他的内容基本可以不用修改。

接下来需要修改tffsConfig.c文件,为了方便管理,通常我们将src/drv/tffs/目录下该文件拷贝到我们BSP目录下,然后再做出修改。在MTDidentifyRoutine mtdTable[]表中加入如下语句:

#ifdef  INCLUDE_MTD_MX29LV
    mx29lvMTDIdentify,
#endif

并在该文件开头声明。

#ifdef  INCLUDE_MTD_MX29LV
    FLStatus mx29lvMTDIdentify(FLFlash vol);
#endif

最后就是将我们的flash相关MTD驱动加入到makefile中。即:

MACH_EXTRA = mx29lvMtd.o

为了方便我们调试MTD驱动,应该在重新编译VxWorks映象前将诸如格式化flash、创建TrueFFS块设备、绑定此块设备到dosFs所必要的功能包含到VxWorks映像中。比如如下定义:

#define  INCLUDE_TFFS
#ifdef INCLUDE_TFFS
#define INCLUDE_TFFS_DOSFS
#define INCLUDE_TFFS_SHOW
#define INCLUDE_DOSFS
#define INCLUDE_SHOW_ROUTINES
#define INCLUDE_TL_FTL
#define INCLUDE_IO_SYSTEM
#define INCLUDE_DISK_UTIL
#endif
2、MTD驱动简介

做了上述配置后,进入VxWorks操作系统后,我们在shell上利用tffsShow工具来显示flash的信息。TffsShow函数最终会调用MTD驱动中的mx29lvMtdIdentiy( )函数,在mx29lvMtdIdentiy ( )函数主要是通过读取MX29LV160BT芯片的设备和厂商ID来识别它,然后对FLFlash结构成员进行初始化,最主要的几个参数是:

    • type Flash内存的JEDEC ID号
    • erasableBlockSize Flash内存的擦除块大小(字节)

设置这个值时应考虑到interleaving。因此,通常通过如下方法来设置它的大小。对于MX29LV160BT,MX29LV_MTD_SECTOR_SIZE为64K字节。

  • chipSize 使用来构建TrueFFS文件系统的flash实际大小(字节)
  • noOfChips 使用来构建TrueFFS文件系统的flash实际片数
  • interleaving Flash内存交叉因子(interleaving factor)。即扩展数据总线的设备数。比如,一个32位数据总线上,我们可以使用4片8位或2片16位的设备。
  • map 指向flash内存映射(map)函数。该函数将flash映射到内存区。
  • read 指向flash内存的读函数。在MTD驱动识别函数中,这个成员函数已经被初始化为缺省的读函数。通常情况下,我们不需要再初始化它,否则还需要修改很多相关的函数。
  • write 指向flash内存的写函数。这个成员必须初始化,这是我们要做的一个重要工作。
  • erase 指向flash内存的擦除函数。这个成员必须初始化,这也是我们要做的一个重要工作。

针对FLFlash结构成员,我们所关心的两个函数就是写和擦除函数。在mx29lvMtdIdentiy()函数中必须有如下定义:

  1. vol.write = mx29lvWrite;
  2. vol.erase = mx29lvErase;

在mx29lvWrite()函数中主要是实现将数据写到flash中。首先需要对扇区进行解锁,然后写入写命令,之后才能进行数据的写入。最后需要判断数据是否写完。为了确保操作成功,我们应该在写完每个数据后进行数据的比较,比较正确后方能进行下一个数据的操作。

在mx29lvErase ()函数中主要是实现flash扇区的擦除。如今的flash一般都是按照扇区进行擦除操作的。在擦除操作之前也应该首先对扇区进行解锁,然后写擦除建立和扇区擦除命令。擦除成功后,flash中的内容应该是0xffff。所以为了确保成功,我们还是应该在擦除后进行比较,比较正确后方能进入下一个扇区的擦除操作,否则返回擦除错误标志。

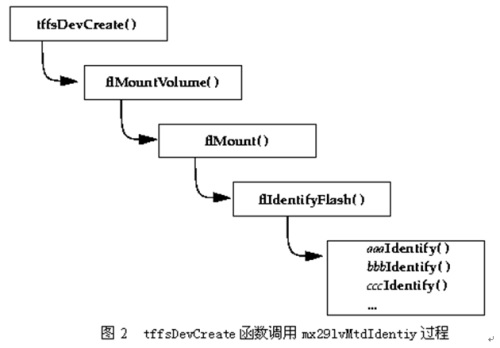

所以,对于MTD驱动的调试,基本上就是调试写和擦除两个函数。在调试过程中,我们可以在这两个函数相应位置加入打印语句来调试。为了能调试这两个函数,我们通过在shell上输入命令tffsDevFormat来格式化flash,tffsDevFormat最终会调用mx29lvErase和mx29lvWrite函数,如果成功就会返回0,否则返回-1。当然也可以调用tffsDevCreate函数来验证我们的写和擦除函数的正确性。图2说明了tffsDevCreate调用过程。

Vol.erasableBlockSize = MX29LV_MTD_SECTOR_SIZE * vol.interleaving;

VxWorks tffsDevCreate

在shell上利用tffsShow来验证mx29lvMtdIdentiy。

tffsShow
0: socket=RFA: type=0x2249, unitSize=0x10000, mediaSize=0x1f0000
value = 49 = 0x31 = "1"

说明已正确识别到MX29LV160BT设备,设备号为0x2249。

三、建立TFFS设备

1、挂接设备名

MTD驱动调试成功后,我们就可以给flash设备挂接上dos设备名,如下操作:

格式化:

然后通过devs来查看挂接的设备名。

devs

drv name
/null
/tyCo/0
/tyCo/1
host:
/pty/rlogin.S
/pty/rlogin.M
/tffs0/
/vio

value = 25 = 0x19

看到/tffs0/说明挂接设备已经成功,接下来就可以利用dosFs文件系统相关命令来操作flash了。如,ls、copy等。

2、从Flash中启动并下载VxWorks映像

要从flash中下载VxWorks映像,首先需要把VxWorks映像拷贝到flash中,在shell中的操作命令为

copy "VxWorks","/tffs0/VxWorks"

然后修改config.h文件中引导行,如下:

#define DEFAULT_BOOT_LINE \
"tffs=0,0(0,0)host:/tffs0/VxWorks h=192.168.0.102 e=192.168.0.20 u=target pw=target o=cpm"

修改完后,重新编译生成bootrom_uncmp.bin,并把它烧写到flash中(注意:该flash与上面建立TFFS文件系统的flash不一样,它并没有建立文件系统)。然后重新启动,即可看到如下启动画面:

boot device           : tffs=0,0
unit number           : 0
processor number : 0
host name             : host
file name                : /tffs0/VxWorks
inet on ethernet (e) : 192.168.0.154
host inet (h)             : 192.168.0.153
user (u)                    : target
ftp password (pw)    : target
flags (f)                    : 0x0
other (o)                   : cpm

Attaching to TFFS done.
Loading /tffs0/VxWorks894304
Starting at 0x10000

Development System

        VxWorks version 5.5.1
        KERNEL: WIND version 2.6
        Copyright Wind River Systems, Inc., 1984-2003
    CPU: Motorola ADS - PowerPC 860.  Processor #0.
    Memory Size: 0x1000000.  BSP version 1.2/5.
    WDB Comm Type: WDB_COMM_END

                 WDB: Ready.

到此,说明引导成功。flash整个TFFS文件系统就已经建立成功。

初始化命令

tffsDevFormat
value = 1
usrTffsConfig 0,0,”/tffs0”
value = 0

四、结论

VxWorks操作系统中支持TFFS文件系统,我们将VxWorks映像作为文件放到flash上,这就有利于开发者和用户更新应用程序而不需要影响bootrom,直接更新VxWorks映像或者将应用程序直接copy到flash中,然后装载到RAM中运行。

参考文献

  1. VxWorks 5.5 Programmer’s Guide.
